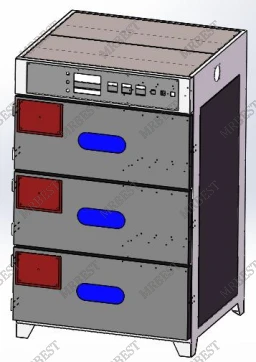

Tliet saffi tal-forn tat-tnixxif bil-vakwu għall-ħami tal-folja tal-elettrodu
Mudell:MR-GZK3
BażikuSTructure
Magna tikkonsisti f'5 partijiet:
Parti rack;
Parti tal-kamra ta 'ġewwa;
Parti tal-mili tal-vacuuming u tan-nitroġenu;
Parti ta 'kontroll elettriku;
Parti ta 'ċirkolazzjoni esterna;
XogħolPrinciple
Kull magna tista 'taħdem f'ċiklu kontinwu;
BażikuPRocess:Iftaħ il-bieb u poġġi ċ-ċellula tal-batterija jew l-elettrodu fil-forn, imbagħad issettja l-ħin tat-tisħin, il-ħin tal-vakwu, u l-ħin tal-mili tan-nitroġenu . Is-sistema timla awtomatikament it-tisħin u l-ventilazzjoni tal-ħin skont il-parametri tal-issettjar biex tlesti l-proċess tal-ħami .
Konfigurazzjoni
* Kamra ta 'ġewwa: 3.0mm l-istainless steel, b'ristifika ta' rinforz magħmula minn materjal ta 'tubu kwadru tal-ħadid
* Qafas: Magħmul minn pjanċa ta '1.5mm ta' kwalità għolja rrumblata fil-kesħa, komposta minn żewġ saffi ta 'insulazzjoni, bi tliet saffi ta' qoton: silikat tal-aluminju, qoton tal-fojl tal-aluminju, u insulazzjoni tal-ħoss qoton
* Sistema ta 'arja sħuna: Kull saff huwa magħmul minn fann, kaxxa tat-tisħin, kanal tal-arja, pajp tal-arja, eċċ ., li jista' jikseb konsistenza tat-temperatura
* Sistema ta 'Kontroll: Kompost minn PLC, Touch Screen, Sensor tal-Pressjoni, Valv ta' Baffle Vakwu Għoli, Relay ta 'State Solidu, Kontrollur tat-Temperatura, Grupp tal-Valv tas-Solenojd, eċċ {{1.
* Ħardwer: inklużi bibien, għata ta 'wara, tubi tal-vakwu u partijiet oħra tal-ittimbrar
MagnaFikel
* Metodu tal-ftuħ tal-bibien: bieb wieħed; Bieb tal-ħġieġ b'saff doppju elastiku, skoperta ta 'pressjoni bi tliet saffi, bi protezzjoni ta' pressjoni żejda;
* Ċirku ta 'siġillar ta' tank ta 'ġewwa: Ċirku tas-siġillar tal-gomma tas-silikon mitfugħa minn moffa, temperatura għolja u reżistenza għall-korrużjoni
* Prinċipju: Ċirkulazzjoni esterna ta 'l-arja sħuna li tdawwar . insulazzjoni ta' insulazzjoni b'saff doppju, it-temperatura esterna mhix ogħla mit-temperatura tal-kamra + 20 gradi;
* Struttura ta 'tisħin: L-arja ta' ċirkolazzjoni esterna tat-tip O hija adottata, l-arja tintrema fuq ix-xellug u l-arja tinġibed fuq il-lemin biex tinkiseb konsistenza tat-temperatura;
* Valv ta 'baffle pnewmatiku bil-vakwu għoli, kontroll separat ta' tliet saffi iżolati;
* Touch Screen Display, kontroll awtomatiku awtomatiku, imla l-aħħar pass biex terġa 'lura għall-manutenzjoni tal-pressjoni tal-vakwu; Temperatura tas-sigurtà tal-wiri diġitali;
* Huwa mgħammar b'apparat ta 'kontroll ta' protezzjoni żejda b'ħafna temperatura, li jista 'effettivament jipprevjeni problemi ta' sikurezza tal-kontroll tat-temperatura bħalma huma r-runaway tat-temperatura, u jtejjeb l-eżattezza tal-protezzjoni ta 'temperatura żejda;
* L-iskrin tal-kontroll jadotta touch screen operazzjoni ċentralizzata, li hija konvenjenti biex topera u affidabbli biex tikkontrolla . Il-kontrollur tal-programm jadotta l-kontroll PLC, li jaħdem b'mod stabbli u affidabbli;
* Il-forn bi tliet saffi huwa kkontrollat separatament, u l-ħin totali tal-ħami, il-ħin taċ-ċiklu, il-ħin tal-vakwu, u l-ħin tat-tnixxif jistgħu jiġu ssettjati separatament . Wara li l-parametri huma ssettjati, tista 'tagħfas il-buttuna awtomatika biex tidħol fil-programm awtomatiku tal-ħami . meta l-ħin jilħaq il-ħin tal-ħami, awtomatikament se tingħalaq . L-allarm awtomatikament u d-dawl tal-indikatur aħmar se jixgħel, u t-tisħin se jieqaf awtomatikament, u l-informazzjoni ta 'allarm tintwera fuq l-iskrin tal-wiri;
* . Imla l-kaxxa bil-gass niexef għal kwalunkwe valur issettjat bejn -0.1 MPA u -0.02 MPA biex tieqaf awtomatikament il-mili;
* Waqt it-tħaddim normali, l-allarm fil-pront tal-ħsara u l-kawża tal-ħsara jistgħu jiġu deskritti fuq l-iskrin;
* It-tubu tal-vakwu huwa anti-korrużiv;
* L-interlock tal-programm jipprevjeni l-gass milli joħroġ bejn is-saffi
Tekniku PArameters
|
Le . |
Isem |
Speċifikazzjonijiet |
|
1 |
Prinċipju tat-tisħin |
Ċirkulazzjoni esterna tisħin ta 'arja sħuna |
|
2 |
Provvista ta 'enerġija |
380V 50Hz 14KW |
|
3 |
Sors tal-gass |
Gass niexef 0.1-0.2 MPA Vakwu -0.098- -0.1 MPA Gass ikkompressat 0.4-0.5 MPA |
|
4 |
Temperatura |
Temperatura tal-kamra sa 150 grad |
|
5 |
Grad tal-vakwu |
Meta l-vakwu jinġibed għal -0.1-0.098 MPA, il-wiri diġitali jżomm il-pressjoni akbar minn jew daqs 95% f'temperatura normali u pressjoni għal 24 siegħa |
|
6 |
Wiri żball |
Issettja l-valur u l-valur tal-wiri stabbli inqas minn jew daqs ± 1 grad |
|
7 |
Prestazzjoni ta 'insulazzjoni |
It-temperatura tal-ħajt ta 'barra ma taqbiżx il-45 grad (minbarra l-bieb tal-ħġieġ) |
|
8 |
Uniformità tat-temperatura |
Kull punt tal-kavità ta 'ġewwa 50mm' il bogħod mill-ħajt: inqas minn jew daqs ± 3.5 grad fi pressjoni normali |
|
9 |
Kontinwità tat-temperatura |
Inqas minn jew daqs 20 grad (it-temperatura tas-saff li jmissu magħha titla 'f'100 grad, u hija biss 20 grad ogħla mit-temperatura tal-kamra) |
|
10 |
Veloċità tar-rispons |
Temperatura tal-kamra sa 85 grad inqas minn jew daqs 30 minuta biex il-wiri jilħaq il-valur issettjat, il-ħin tal-istabbilizzazzjoni tat-temperatura tal-qalba bla tagħbija 90-120 minuti |
|
11 |
Vacuuming u Pożizzjoni tal-Mili tan-Nitroġenu u Speċifikazzjonijiet tal-Interfaċċa |
L-interface tinsab fuq wara tat-tagħmir; L-interface tal-vacuuming huwa DN20, u l-interface tal-mili tal-gass niexef huwa ￠ 12mm Air Pipe Interface |
|
12 |
Daqs ta 'Tank Inner (201 Materjal) |
350mm H × 850 mm W × 800 mm D × 3 |
|
13 |
Dimensjonijiet ġenerali |
2000 mm H × 1270 mm W × 1150 mm D |
|
14 |
Kulur tal-kulur (trattament taż-żebgħa) |
Oranġjo abjad griż |
InstallazzjoniCondizzjonijiet
* Id-distanza bejn in-naħa ta 'quddiem tal-forn u l-ħajt m'għandhiex tkun inqas minn 1500mm, u d-distanza bejn in-naħat tax-xellug u tal-lemin m'għandhiex tkun inqas minn 500mm . L-utent għandu jipprovdi swiċċ tad-distribuzzjoni tal-enerġija indipendenti u jkun responsabbli għall-konnessjoni tal-provvista ta' enerġija barra t-tagħmir .
*Kundizzjonijiet taż-Żona ta 'Installazzjoni (ipprovduti mix-Xerrej):
1) Provvista ta 'enerġija: bi tliet fażijiet b'erba' wajers AC 380 ± 38V, frekwenza: 50 ± 1Hz;
2) Sors tal-Vakwu: Pressjoni -0.1 MPA, Vacuum Tube DN20 Pagoda Joint
3) Sors tan-Nitroġenu: Pressjoni 0.1 ~ 0.2MPa, Pipeline tan-Nitroġenu ￠ 12 Pipe tal-Ajru
4) arja kkompressata: 0.4 ~ 0.6MPa, ￠ 8 pajp tal-arja
* PowerConsumption
1) massimu inqas minn jew daqs 12kw / siegħa
* Rekwiżiti ambjentali
1) temperatura -5 ~ 35 grad, umdità inqas minn jew daqs 40%
2) L-ebda gassijiet, likwidi jew solidi fjammabbli u splussivi madwar
3) Evita li taħmi oġġetti li jaqbdu, gassijiet kombustibbli u splussivi fil-kaxxa .
stampa għal referenza
