Proċess ta 'elettrodu niexef





Ġeneralment hemm żewġ tipi ta 'proċessi ta' elettrodi niexfa: metodu ta 'bexx ta' trab u metodu ta 'fibra li jgħaqqad. Fost dawn, il-proċess ewlieni tat-teknoloġija tal-elettrodu niexef tal-fifrizzazzjoni tal-legatur jinvolvi t-taħlit tal-legatur, materjali attivi, u aġenti konduttivi fi trab, li mbagħad jiġi pproċessat bl-użu ta 'magna tal-kalendarju b'ħafna stadji. Il-forza ta 'shear matul il-proċess ta' kalendarju tal-veloċità differenzjali tkompli fibri l-legatur u tifforma membrana li tissupporta lilha nnifisha, li mbagħad tkun ikkombinata mal-kollettur attwali. Dan id-dokument jiddiskuti primarjament il-prinċipji tad-disinn tal-kalendarju li jiffurmaw il-film tal-elettrodi niexfa u l-proċess assoċjat minn perspettiva teoretika.



1. Vantaġġi tal-proċess tal-elettrodu niexef

2. Applikazzjonijiet tal-proċess ta 'elettrodu niexef

3. Fluss tax-xogħol tat-tagħmir





















Karatteristiċi:

* Stat tal-input tal-materjal: materjal granulari

* Wisa 'tal-film: 350mm

* Kontroll b'ċirkwit magħluq ta 'distakk tar-rombli u ħxuna tal-film huwa disponibbli

* Film Tension: >5N

* Ir-rombli huma mmexxija b'mod indipendenti, b'kontroll indipendenti tal-veloċità u l-pressjoni.





Kontrollur tat-temperatura tal-moffa

Il-kontrollur tat-temperatura tal-moffa jsaħħan iż-żejt termali, li jitwassal mill-iżbokk taż-żejt biex isaħħan ir-romblu internament. Iż-żejt imbagħad jirritorna għas-sistema permezz ta 'ġonta li jdur u pajp tar-ritorn, u joħloq ċiklu kontinwu biex isaħħan ir-rombli. It-temperatura operattiva tal-kontrollur tat-temperatura tal-moffa tvarja minn 80 grad sa 160 grad, b'kapaċità massima ta 'tisħin ta' 200 grad. It-temperatura tal-wiċċ tar-romblu msaħħan tvarja minn mhux aktar minn ± 1 grad mit-temperatura tal-wiri diġitali tal-kontrollur tat-temperatura tal-moffa. Kull romblu huwa mgħammar bi kontrollur tat-temperatura tal-moffa individwali, li jippermetti kontroll indipendenti tat-temperaturi f'perjodi ta 'żmien differenti.



Chiller tal-ilma

Il-chiller huwa l-komponent ċentrali tas-sistema kollha ta 'kontroll tat-temperatura, li jirregola t-temperatura tal-istazzjon tal-lubrikazzjoni u jkessaħ iż-żejt tar-ritorn mill-kontrollur tat-temperatura tal-moffa. Jipproteġi r-rombli u l-bearings mid-deformazzjoni u l-iġġammjar ikkawżati minn temperaturi għoljin. It-temperatura tat-tkessiħ operattiv hija stabbilita bejn 8 grad u 25 grad, li tiżgura t-tħaddim normali tas-sistema kollha ta 'kontroll tat-temperatura.





Mekkaniżmu ta 'aġġustament tal-vojt u bażi tas-sewqan

Il-mekkaniżmu ta 'aġġustament tad-distanza jikkonsisti fi blokki trapeżojdali fissi u li jiċċaqilqu, lift, gearbox planetarju, u mutur servo. Jikkontrolla d-daqs tad-distakk bejn ir-rombli, li jiddetermina l-ħxuna u d-densità tal-wiċċ tal-folji tal-elettrodi. L-eżattezza tal-aġġustament tad-distakk tista 'tilħaq 1 μm. Il-bażi tas-sewqan hija s-sistema tal-enerġija li tmexxi r-rombli, li tikkonsisti minn qafas ta 'trasmissjoni, gwidi lineari, mutur servo, gearbox planetarju ta' preċiżjoni, u akkoppjar ta 'riġidi għolja. Il-mutur servo jmexxi l-gearbox, li joħroġ it-torque permezz tal-akkoppjar biex idur ir-rombli għal operazzjonijiet ta 'kalendarju. It-torque u l-veloċità tal-ħruġ mill-mutur servo u gearbox jiddeterminaw it-tiswir u l-veloċità tal-produzzjoni tal-folji tal-elettrodi.





Stazzjon idrawliku u stazzjon tal-lubrikazzjoni

L-istazzjon idrawliku jikkontrolla ċ-ċilindru servo, li jmexxi r-rombli għall-operazzjoni ta 'kompressjoni. L-istazzjon tal-lubrikazzjoni jipprovdi lubrikazzjoni u tkessiħ lill-akkomodazzjoni tal-bearing, li tipproteġi l-bearings interni mid-deformazzjoni u l-prevenzjoni tal-iġġammjar.

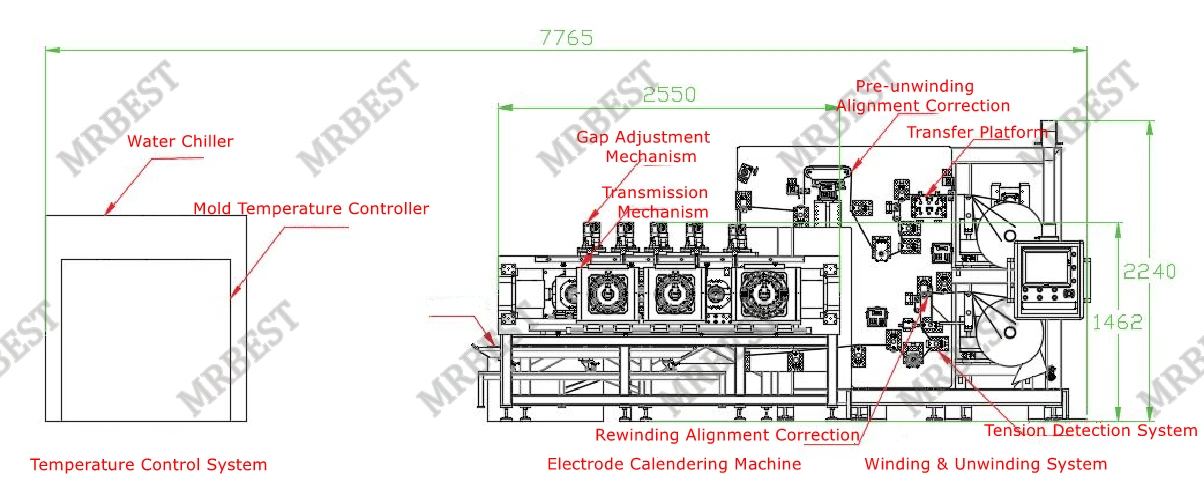

Ħarsa ġenerali tat-tagħmir:

Il-mekkaniżmu ta 'kalendarju jintuża biex tinkiseb formazzjoni ta' films ta 'trab, tnaqqija tal-films, kontroll tat-tensjoni, korrezzjoni ta' allinjament, u operazzjonijiet ta 'l-istralċ.

Karatteristiċi tat-tagħmir:

* It-trab huwa mqassam indaqs mal-wisa 'kollu, u mekkaniżmu ta' għalf uniformi huwa installat fid-distakk tar-rombli biex jikkontrolla b'mod effettiv id-dħul uniformi ta 'trab fir-rombli.

* It-taqsimiet ta 'quddiem, tan-nofs u ta' wara tal-magna tal-kalendarju huma mgħammra b'mekkaniżmi ta 'qtugħ biex tnaqqas it-truf u tevita d-dmugħ fit-truf.

* Rombli tat-tensjoni u muturi servo huma installati bejn il-magni tal-kalendarju biex jikkontrollaw b'mod effettiv it-tensjoni.

* Il-mekkaniżmu li ma jitħassarx u jerġa 'jdur huwa sistema integrata magħmula minn korrezzjoni ta' allinjament li ma tinħallx, sejbien ta 'tensjonijiet, pjattaforma ta' trasferiment tal-web, u korrezzjoni ta 'allinjament mill-ġdid.

* It-tensjoni tista 'tiġi kkontrollata kemm waqt li ma titħassarx kif ukoll it-tnaqqis mill-ġdid, u tnaqqas il-ksur tal-web.

* It-tagħmir huwa faċli biex tinstalla u tokkupa marka żgħira.

It-tagħmir jinkludi:

Mekkaniżmu ta 'tmigħ vibratorju, mekkaniżmu ta' kalendarju, mekkaniżmu ta 'kontroll tal-qtugħ u tat-tensjoni, pjattaforma ta' trasferiment, mekkaniżmu ta 'twittija mill-ġdid, eċċ.
