Laser Electrode Die-Magni tal-Qtugħ għall-Manifattura taċ-Ċelloli tal-Potch
MUDELL:MR-LC200A

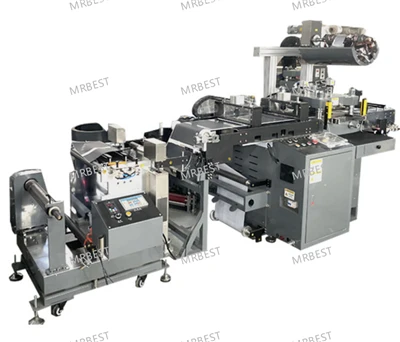

L-MRBEST MR-LC200A hija magna tal-qtugħ tad-die-elettrodu tal-lejżer għall-preparazzjoni ta 'folji ta' elettrodi individwali użati fil-manifattura tal-batterija tal-litju- tal-borża.
Iddisinjati għal rollijiet ta 'elettrodu qasma, miksija kontinwament b'tabs fuq naħa waħda, il-magna tgħaqqad it-tqattigħ tat-tab tal-lejżer mal-qtugħ tal-folji tal-metall-die. Tintegra t-tkebbib awtomatiku, il-gwida tal-web, il-kontroll tat-tensjoni, it-tneħħija tat-trab, l-ispezzjoni tas-CCD, ir-rifjut tal-folji-difettuża, u l-ġbir tat-trej tal-folji-lest.
Materjali ta 'elettrodu appoġġjati jinkludu NCM, LMO, LFP, grafita, u karbonju iebes. Kolletturi tal-kurrent kompatibbli jinkludu fojl tal-aluminju, fojl tal-aluminju miksi bil-karbonju-, u fojl tar-ram.
Kif Jaħdem is-MR-LC200A?
L-operatur jgħabbi roll ta 'elettrodu fuq ix-xaft ta' l-arja-espansjoni. Il-magna mbagħad tinħall awtomatikament u tiggwida l-materjal taħt tensjoni kkontrollata.
Il-qtugħ bil-lejżer jifforma t-tabs tal-elettrodu. Il-materjal jgħaddi mit-tneħħija tat-trab, il-buffering, l-ispezzjoni taż-żewġ uċuħ, u l-ippanċjar tal-kantunieri qabel ma die tal-metall taqtgħu f'folji ta 'elettrodi individwali.
Ċineg tal-ġarr bil-vakwu jittrasportaw il-folji maqtugħin għall-ispezzjoni dimensjonali CCD u t-tindif tal-wiċċ. Folji difettużi huma miċħuda fi trejs NG, filwaqt li folji kwalifikati jinġabru fi trejs tal--prodotti lesti.
Fluss tal-proċess
Tagħbija tar-rombli → Twaqqif awtomatiku u gwida tal-web → Kontroll tat-tensjoni → Qtugħ tat-tab bil-lejżer → Tneħħija tat-trab tat-tab → Buffering → Spezzjoni tad-difetti fuq naħat doppju -Tippanċjar tal-kantunieri → Qtugħ tal-folja tal-metall-Die sheet → Trasport bil-vakwu → Spezzjoni dimensjonali u tindif tal-wiċċ → Ċaħda NG / Ġbir ta’ trej OK
Speċifikazzjonijiet Tekniċi Ewlenin
| Parametru | Speċifikazzjoni |
|---|---|
| Mudell | MR-LC200A |
| Applikazzjoni | Preparazzjoni tal-folja tal-elettrodu għall-batteriji tal-jone tal-litju tal-borża- |
| Materjal tad-dħul | Rombli tal-elettrodi qasma, miksija kontinwament b'tabs-tal-ġenb wieħed |
| Metodu tal-iffurmar tat-tab | Qtugħ bil-lejżer |
| Metodu ta 'qtugħ tal-folja | Qtugħ tal--metall |
| Effiċjenza tal-produzzjoni | Akbar minn jew ugwali għal 150 folja ta 'elettrodu/min |
| Wisa 'tal-kisi li deħlin | 100–200 mm |
| Wisa 'tal-elettrodu lest, W | 50–100 mm |
| Tul tal-elettrodu lest, L | 100–200 mm |
| Tolleranza dimensjonali W u L | ±0.2 mm |
| Dijametru massimu ta 'roll ta' input | Ø650 mm |
| Dijametru ta 'ġewwa tal-qalba tar-romblu | Ø76.2 mm / 3 pulzieri |
| Eżattezza ta 'spezzjoni dimensjonali CCD | Inqas minn jew ugwali għal ±0.1 mm |
| Preċiżjoni tal-ġbir tat-trej | Inqas minn jew ugwali għal ±0.5 mm |
| Ir-rendiment relatat mat-tagħmir | Iktar minn jew ugwali għal 99.5% |
| Proporzjon ta' waqfien | Inqas minn jew ugwali għal 2 %, ikkalkulat kif definit hawn taħt |
| Sistema ta 'kontroll | Kontroll tal-karozzi tal-linja bbażat-PLC b'touchscreen u push buttons |
| Protezzjoni tas-sigurtà | Kompartiment tas-sigurtà b'interlocks tal-bibien |
| Dimensjonijiet ġenerali (W × L × H) | 2,000 × 7,000 × 2,600 mm |
| Dimensjonijiet tal-kollettur tat-trab (L × W × H) | 1,300 × 1,000 × 2,600 mm |
Nota:Id-dimensjonijiet ġenerali tal-magna huma soġġetti għad-disinn finali. Il-prestazzjoni tal-produzzjoni għandha tiġi evalwata taħt il-materjal miftiehem u l-kundizzjonijiet operattivi.
Rekwiżiti tal-Materjal tal-Electrodu Dħul
| Parametru | Speċifikazzjoni |
|---|---|
| Forma materjali | Qasma, roll ta 'elettrodu miksi b'mod kontinwu, tab tal-ġenb-wieħed |
| Materjali ta' l-elettrodi | NCM / LMO / LFP / Grafit / Karbonju iebes, eċċ. |
| Kollettur kurrenti | Fojl tal-aluminju / Fojl tal-aluminju miksi bil-karbonju- / Fojl tar-ram |
| Irrombla dijametru ta 'barra | Inqas minn jew ugwali għal Ø650 mm |
| Dijametru ta 'ġewwa tal-qalba tar-romblu | Ø76.2 mm |
| Wisa 'tal-kisi | 100–200 mm |
| Wisa 'marġini tal-fojl | 10-20 mm |
| Ħxuna tal-fojl tal-katodu | 10–25 μm |
| Ħxuna tal-fojl tal-anodu | 6–15 μm |
| Ħxuna tal-elettrodu tal-katodu | 120–300 μm |
| Ħxuna ta 'l-elettrodu ta' l-anodu | 80–150 μm |
| Devjazzjoni tal-allinjament tal-istralċ tar-roll | Inqas minn jew ugwali għal ±2 mm |
| Camber tal-elettrodu | Inqas minn jew ugwali għal 2 mm/m |
| Id-differenza fl-għoli tax-xifer-immewġin | Inqas minn jew ugwali għal 2 mm |
| Tolleranza tal-wisa 'tal-kisi | Inqas minn jew ugwali għal ±0.5 mm |
| Devjazzjoni tal-allinjament tal-kisi | Inqas minn jew ugwali għal ±0.2 mm |
Dimensjonijiet ta 'l-elettrodu lesti

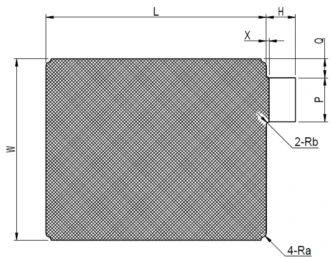

Is-simboli tad-dimensjoni jikkorrispondu mat-tpinġija tal-elettrodu u għandhom jinqraw flimkien ma' dak it-tpinġija.
| Dimensjoni | Medda (mm) | Tolleranza (mm) |
|---|---|---|
| W | 50–100 | ±0.2 |
| L | 100–200 | ±0.2 |
| H | 10–20 | Mhux speċifikat |
| Q | 10–20 | ±0.2 |
| P | 10–30 | ±0.2 |
| X | 0–2 | Mhux speċifikat |
| RA | Irreferi għat-tpinġija tal-elettrodu | Mhux speċifikat |
| RB | 2–5 | Mhux speċifikat |
Speċifikazzjonijiet tal-Kwalità u Spezzjoni tal-Qtugħ
| Parametru | Speċifikazzjoni |
|---|---|
| Laser-qatgħa burrs f'reġjuni miksija | Trasversali Inqas minn jew ugwali għal 20 μm; lonġitudinali Inqas minn jew ugwali għal 0 μm |
| Laser-qatgħa burrs f'reġjuni ta' fojl vojt | Trasversali Inqas minn jew ugwali għal 20 μm; lonġitudinali Inqas minn jew ugwali għal 12 μm |
| Sħana-żona affettwata - katodu | Inqas minn jew ugwali għal 100 μm; referenza speċifikata: AT9 fuq fojl tal-aluminju |
| Sħana-żona affettwata - anodu | Inqas minn jew ugwali għal 100 μm; grafita fuq fojl tar-ram |
| Xoffa mdewba u dijametru tal-partiċelli tat-trab | Inqas minn jew ugwali għal 20 μm; l-ebda żibeġ imdewweb b'forma ta' qtar- |
| Metall espost fit-truf tal-kisi tal-anodi | <50 μm |
| Wisa 'tal-espożizzjoni tal-metall assoċjata ma' overflow adeżiv fuq tabs tal-katodu | <50 μm |
| Burrs tal-qtugħ tal-folja tal-elettrodu | Va Inqas minn jew ugwali għal 12 μm; Vb Inqas minn jew ugwali għal 12 μm lil hinn miż-żona tal-fojl |
| Rata ta 'rifjut falza tas-CCD | Inqas minn jew ugwali għal 0.5% |
| CCD mitlufa rata ta 'skoperta | 0, kif speċifikat fil-ftehim tekniku |
| Eżattezza ta 'spezzjoni dimensjonali CCD | Inqas minn jew ugwali għal ±0.1 mm |
| -Eżattezza tal-ġbir tat-trej tal-folji lest | Inqas minn jew ugwali għal ±0.5 mm |
Definizzjonijiet ta' spezzjoni:
Rata ta' rifjut falza:Elettrodi kwalifikati kklassifikati ħażin bħala NG, diviż bil-produzzjoni totali.
Rata ta' skoperta mitlufa:Elettrodi NG klassifikati ħażin bħala kwalifikati, diviż bil-produzzjoni totali.
Rendiment relatat-tagħmir:Teskludi difetti diġà preżenti fil-materjali li jidħlu.
Id-direzzjonijiet tal-burr, Va/Vb, u l-kejl tal-kwalità tat-tarf-għandhom isegwu t-tpinġijiet ta' spezzjoni miftiehma u l-metodi ta' aċċettazzjoni.
Qtugħ Die Ħajja tas-Servizz
| Parametru | Speċifikazzjoni |
|---|---|
| Ċikli tal-qtugħ tal-katodu wara kull tħin mill-ġdid | Iktar minn jew ugwali għal 1,000,000 ċiklu |
| Ċikli ta 'qtugħ ta' anodu wara kull tħin mill-ġdid | Iktar minn jew ugwali għal 1,000,000 ċiklu |
| Numru ta' operazzjonijiet ta' tħin mill-ġdid tad-die | Aktar minn 10 |
Moduli Funzjonali tat-Tagħmir
| Modulu | Qty. | Funzjoni |
|---|---|---|
| Frejm tal-magna | 1 | Appoġġ strutturali u referenza għall-installazzjoni |
| Modulu tat-tkebbib | 1 | Immuntar tal--xaft roll tal-arja, servo unwinding, gwida tal-web, u kontroll tat-tensjoni |
| Modulu ta 'gwida tal-web tal-proċess | 1 | Allinjament tal-elettrodu waqt il-ġarr |
| Modulu tal-ippressar tal-kustilja tat-tab tal-anodu | 1 | Presses li jsaħħu l-kustilji biex jgħinu jipprevjenu t-tiwi tat-tab |
| Modulu li jifforma tab tal-lejżer | 1 | Tqatta 'u tifforma tabs ta' l-elettrodi |
| Moduli ta' tmigħ | 2 | It-tmigħ ta' trazzjoni doppja-roller |
| Moduli tat-tneħħija tat-trab tat-tab | 2 | Tindif ta'-arja-sikkina b'veloċità għolja |
| Modulu tal-buffering | 1 | Il-buffers tal-materjal bejn il-moduli tat-tmigħ |
| Moduli ta 'spezzjoni tad-difetti tal-wiċċ tas-CCD | 2 | Spezzjona ż-żewġ uċuħ tal-elettrodu |
| Moduli li jiffurmaw il-kantunieri | 2 | Punch kantunieri fit-tond ta 'ġewwa |
| Modulu tal-qtugħ tal-metall-die | 1 | Tqatta 'folji ta' elettrodi individwali |
| Modulu ta 'spezzjoni dimensjonali CCD | 1 | Iċċekkja d-dimensjonijiet tal-kontorn tal-elettrodu |
| Moduli għat-tneħħija tat-trab tal-wiċċ | 2 | Naddaf iż-żewġ uċuħ tal-elettrodu |
| Moduli tal-ġarr bil-vakwu | 2 | Folji tal-elettrodi maqtugħin tat-trasport |
| Moduli ta' rifjut NG | 2 | Irrifjuta elettrodi difettużi fi trejs NG |
| Modulu tal-ħatt | 1 | Jiġbor elettrodi kwalifikati fi trejs OK |
| Kompartiment tas-sigurtà | 1 | Jipprovdi żona tax-xogħol semi-magħluqa b'interlocks tal-bibien |
| Sistema ta 'kontroll | 1 | Kontroll tal-karozzi tal-linja bbażat-PLC b'touchscreen u push buttons |
Mistoqsijiet Frekwenti
1. Il-kontorn kollu tal-elettrodu huwa maqtugħ bil-lejżer?
Le. L-MR-LC200A juża qtugħ bil-lejżer biex jifforma tabs tal-elettrodi, imut tal-ippanċjar tal-kantunieri biex jifforma kantunieri fit-tond ta 'ġewwa, u die tal-metall biex jaqta' folji tal-elettrodi individwali.
2. Liema materjali ta 'elettrodu tista' tipproċessa l-magna?
Il-materjali speċifikati jinkludu NCM, LMO, LFP, grafita, u karbonju iebes fuq aluminju, aluminju miksi bil-karbonju-, jew fojl tar-ram. L-adegwatezza tal-materjal għandha tiġi kkonfermata kontra r-rekwiżiti tal-materjal li jkun dieħel.
3. X'inhi l-firxa tad-daqs tal-elettrodu?
Il-firxa speċifikata tal-folja lesta-hija 50–100 mm fil-wisa' u 100–200 mm fit-tul. Id-dimensjonijiet tat-tab u l-kantuniera għandhom isegwu t-tpinġija tal-elettrodu.
4. Il-magna tispezzjona ż-żewġ uċuħ ta 'l-elettrodu?
Iva. Żewġ moduli ta 'spezzjoni tad-difetti tas-CCD jispezzjonaw l-uċuħ ta' quddiem u ta 'wara. Modulu CCD separat jiċċekkja d-dimensjonijiet tal-folji maqtugħin.
5. Kif jiġu ttrattati folji tal-elettrodi difettużi?
Il-magna awtomatikament tirrifjuta folji difettużi fi trejs NG u tiġbor folji kwalifikati fi trejs tal--prodotti lesti.
Iddiskuti r-Rekwiżiti Tiegħek tal-Qtugħ tal-Electrode
Ikkuntattja lil MRBEST bit-tpinġija tal-elettrodu tiegħek, l-ispeċifikazzjonijiet tal-materjal, u l-output meħtieġ biex tiddiskuti l-konfigurazzjoni MR-LC200A.
Websajt: https://www.szmrbest.com
MRBEST - Agħmel ir-Riċerka u l-Manifattura tal-Batterija Tiegħek aktar faċli!
